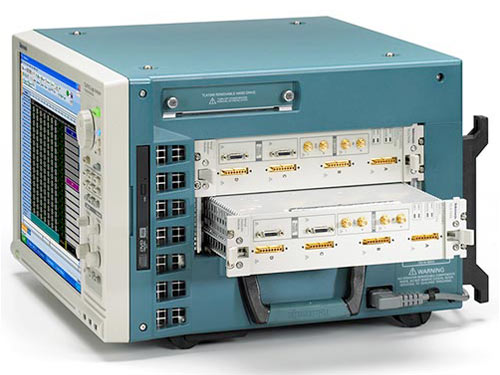

TLA7000 邏輯分析儀
用于實時數字系統分析的突破性解決方案。
模塊化 TLA7000 邏輯分析儀系列為當今極快的微處理器和內存設計提供了捕獲邏輯細節所需的速度和靈活性。只需一只探頭，即可定位難檢錯誤的源頭，獲得方便易讀大顯示器所具備的可視性、快速的數據吞吐量以及模擬和數字信號的時間相關視圖。
功能 |
優勢 |
| MagniVu™ 采集 | 所有通道上有更高的采樣分辨率（高達 20 ps），在時基或狀態采集模式中可完全避免錯過事件。 |
| iCapture™ 復用 | 通過單個邏輯分析儀探頭，在數字和模擬同時采集時避免雙探。 |
| 標示毛刺 | 獨特的功能同時顯示發生毛刺時的時間和通道，無需手動搜索所有通道。 |
| TS/TH 違例觸發 | 實時違例觸發可自動采集間歇性建立和保持違例，消除監視電路輸出時的耗時復雜工作。 |
| iView™ 顯示 | 一臺顯示器上顯示時間相關的集成模擬和數字?jǐn)?shù)據，獲得完整的系統信息。 |
| iVerify™ 分析 | 使用示波器生成的圖形通過多通道總線分析快速查找信號完整性問題。 |
| 自動測量 | 通過測量方便概述設計的性能：頻率、周期、脈寬、占空比和邊沿計數。 |
| 拖放式觸發 | 通過簡單直觀的觸發設置，快速隔離事件。觸發包括：通道邊沿、通道值、總線值、多組值、毛刺、建立和保持違例、或在任何方面觸發。 |
| 通道 | 大狀態時鐘速率 | 定時 | 定時分辨率 |
|---|---|---|---|
| 272 | 取決于所安裝的模塊（2 個模塊插槽） | 取決于所安裝的模塊（2 個模塊插槽） | 取決于所安裝的模塊（2 個模塊插槽） |
| 通道 | 大狀態時鐘速率 | 定時 | 定時分辨率 |
|---|---|---|---|
| 408 | 取決于所安裝的模塊（6 個模塊插槽） | 取決于所安裝的模塊（6 個模塊插槽） | 取決于所安裝的模塊（6 個模塊插槽） |

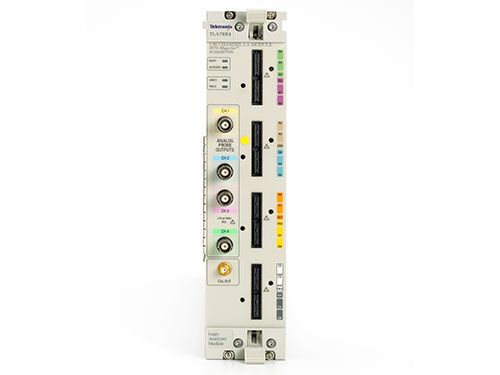

| 通道 | 大狀態時鐘速率 | 定時 | 定時分辨率 |
|---|---|---|---|
| 102 | 1.4 GHz | 50 GHz | 20 ps |
| 通道 | 大狀態時鐘速率 | 定時 | 定時分辨率 |
|---|---|---|---|
| 136 | 1.4 GHz | 50 GHz | 20 ps |

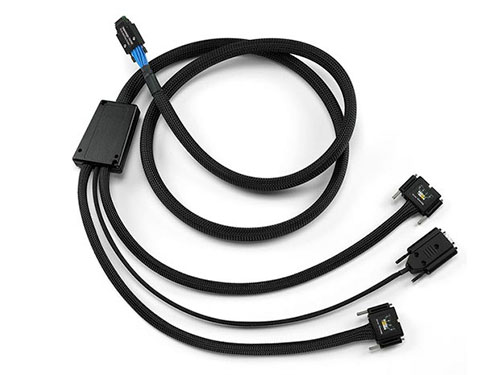

Logic Analyzer Probe
| 探頭 | 說明 |
|---|---|
| P6910 |
34 通道通用探頭，用于 TLA7000 邏輯分析儀；單端/差分時鐘和數據；適合 0.100 in. 方針配置；飛線，焊接 |
| P6960 | 34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端數據，單端/差分時鐘 |
| P6960DBL |
34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端數據，單端/差分時鐘；兩個后端連接器至 TLA 邏輯分析儀模塊，實現通過單個探頭頭部對信號進行雙探測 |
| P6960HCD |
34 通道 HCD 探頭電纜，用于 TLA7000 分析儀；用于 DDR 應用；單端數據，單端/差分時鐘；兩個后端連接器至 TLA 邏輯分析儀模塊，實現信號雙探測 |
| P6960HS |
34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；適用于更高靈敏度應用；單端數據，單端/差分時鐘 |
| P6962 | 34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；已為 2X Demux 優化；單端數據，單端/差分時鐘 |
| P6962HCD |
34 通道 HCD 探頭電纜，用于 TLA7000 分析儀；用于 DDR 應用；單端數據，單端/差分時鐘；四個 2x Demux（半通道）后端連接器至 TLA 邏輯分析儀模塊，實現信號雙探測 |
| P6980 | 34 通道 D-Max 探頭，用于 TLA7000 邏輯分析儀；單端/差分?jǐn)?shù)據和時鐘 |
